Μεταλλικοί Κάδοι Μπάζων

kadoi mpazon 1

Τεχνική Προδιαγραφή Κάδων 8m3

  • Οι κάδοι των 8m3 είναι κατασκευασμένοι από χαλύβδινα ελάσματα τύπου ST 37 πάχους 4mm τόσο στα πλευρικά τοιχώματα όσο και στον πυθμένα.

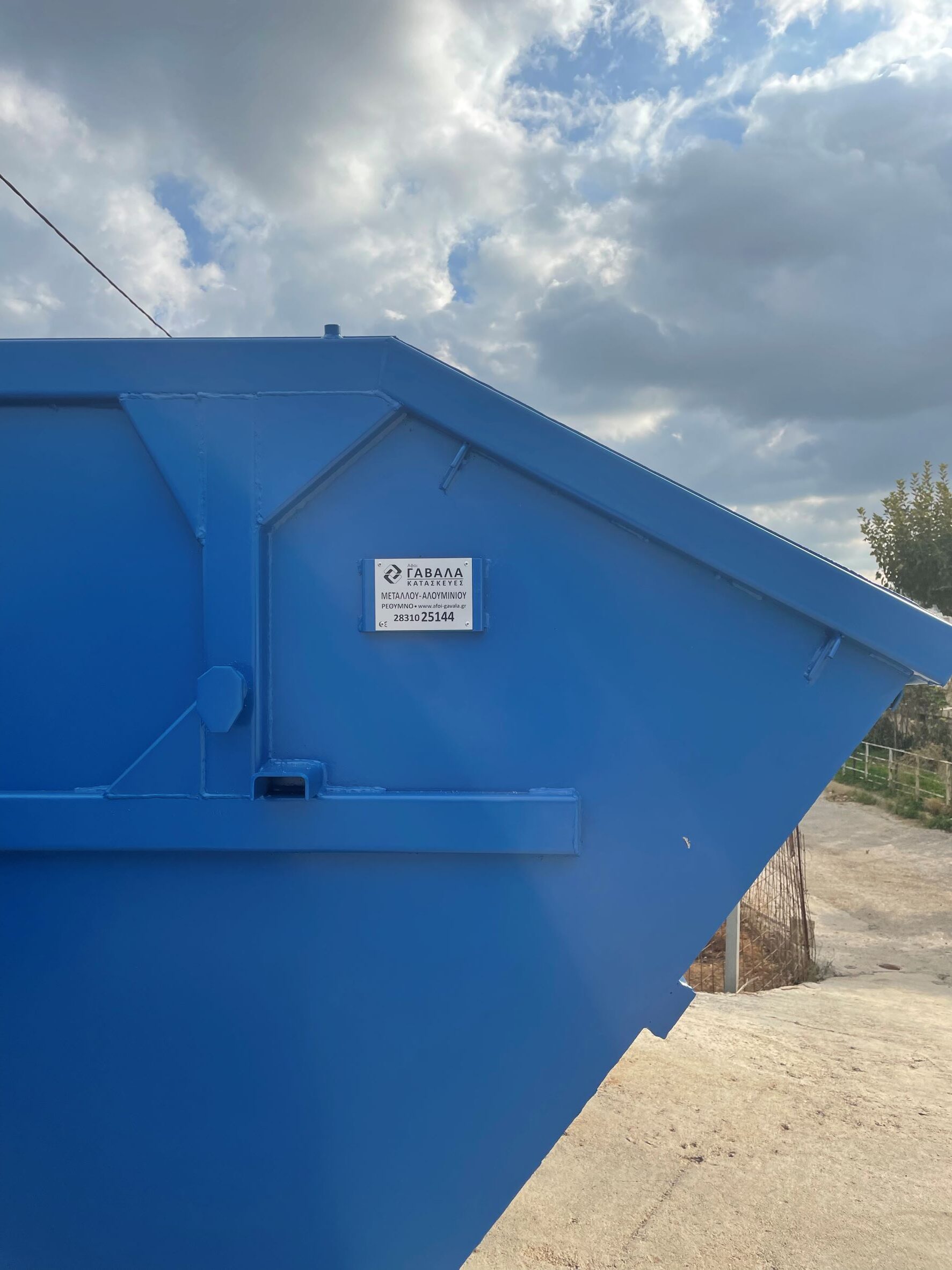

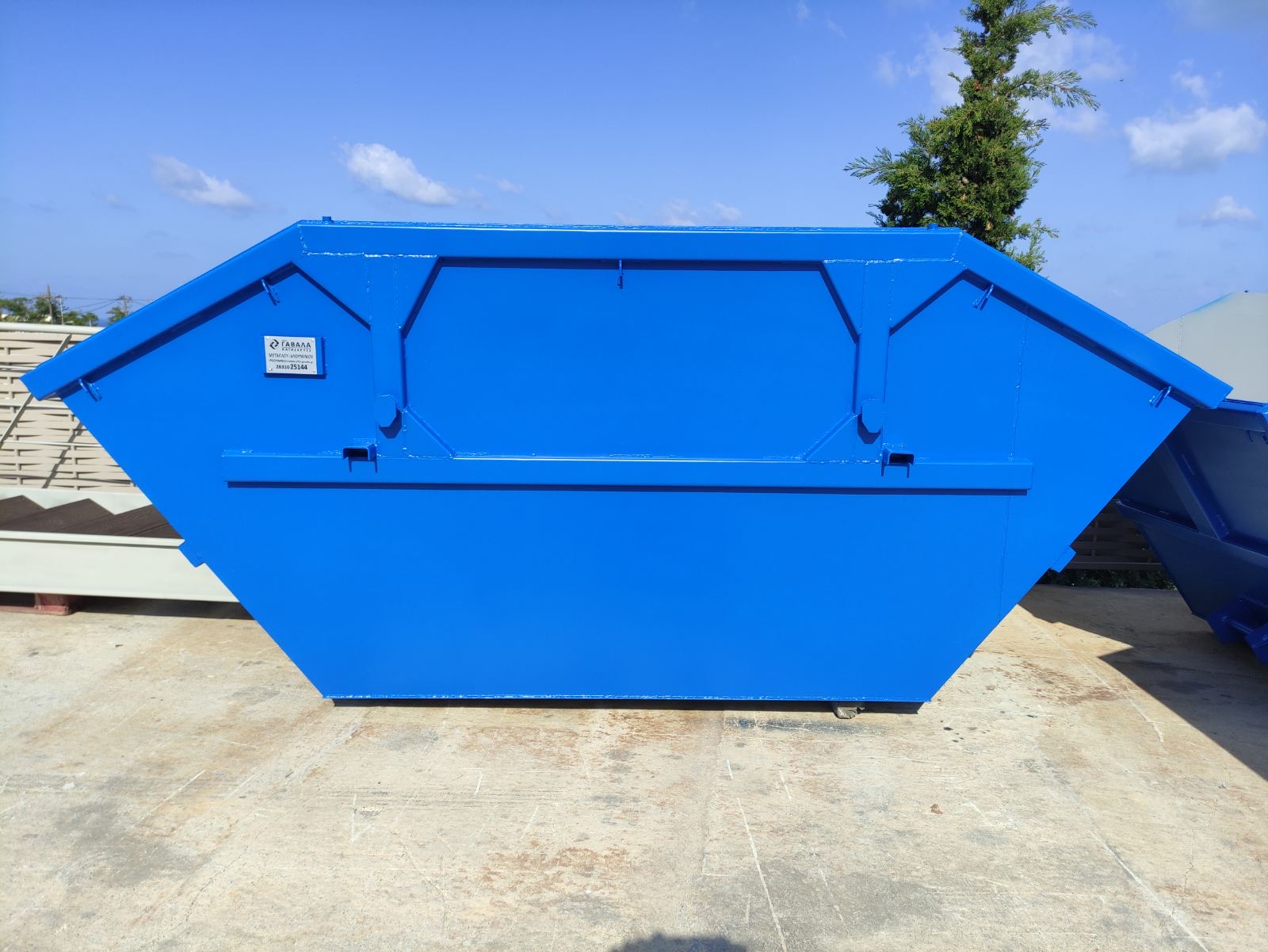

  • Τα πλευρικά τοιχώματα είναι ενισχυμένα με UPN 80 και φέρουν στα σημεία τάσης διαμορφωμένα τρίγωνα πάχους 4mm.
  • Οι άξονες για την συνεργασία με τον γάντζο του μηχανισμού ανατροπής είναι από υλικό ST 52 και έχουν διάσταση στρογγυλό Φ40.

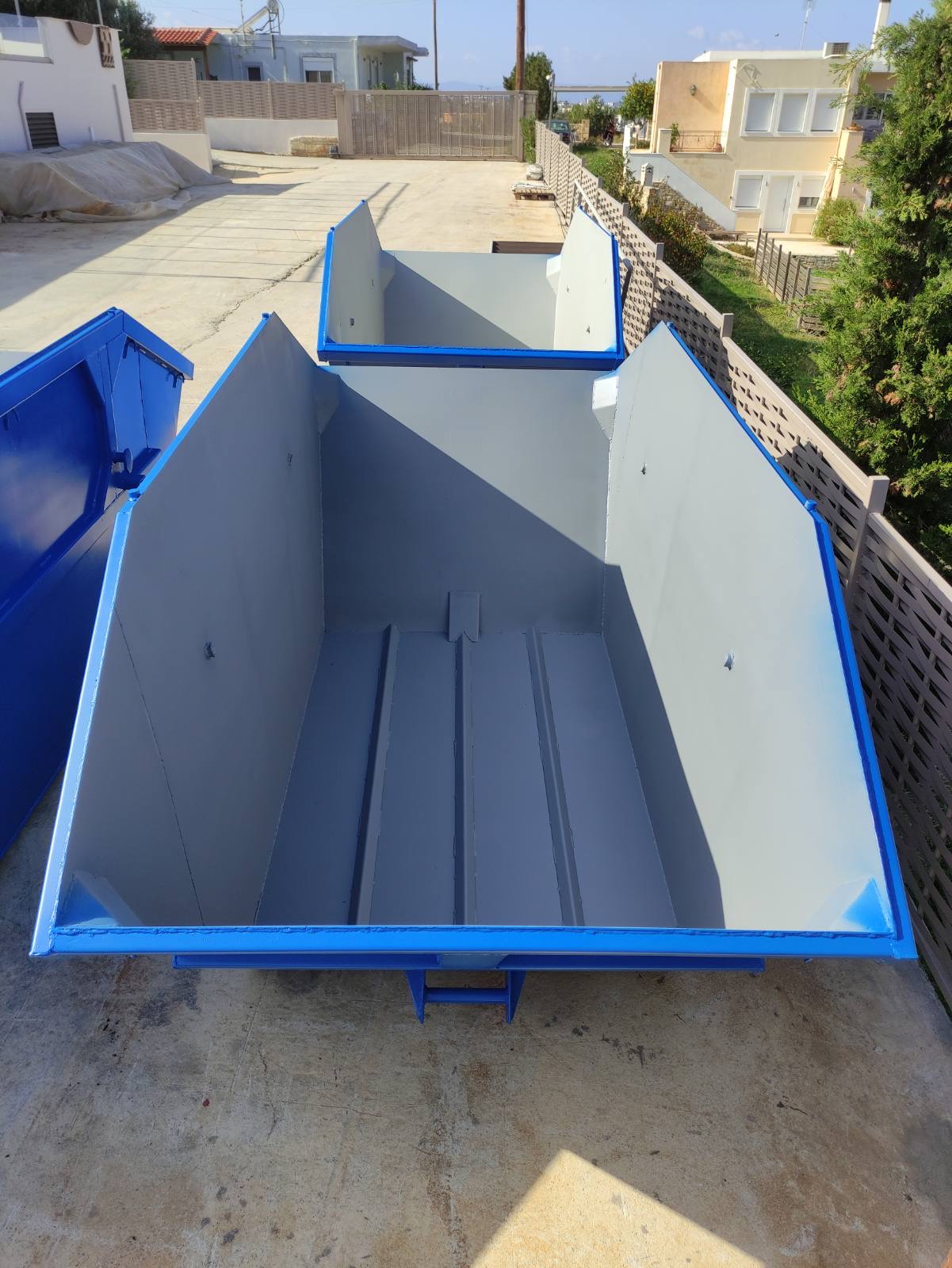

  • Ο πυθμένας εσωτερικά ενισχύεται με γωνίες κατά το μήκος που συγκολλούνται και στο πλευρικό τοίχωμα.
  • Οι εσωτερικές γωνίες του κάδου είναι ενισχυμένες με διαμορφωμένα πολύγωνα για να συγκρατούν στιβαρή την κατασκευή στις ποικιλόμορφες πιέσεις.

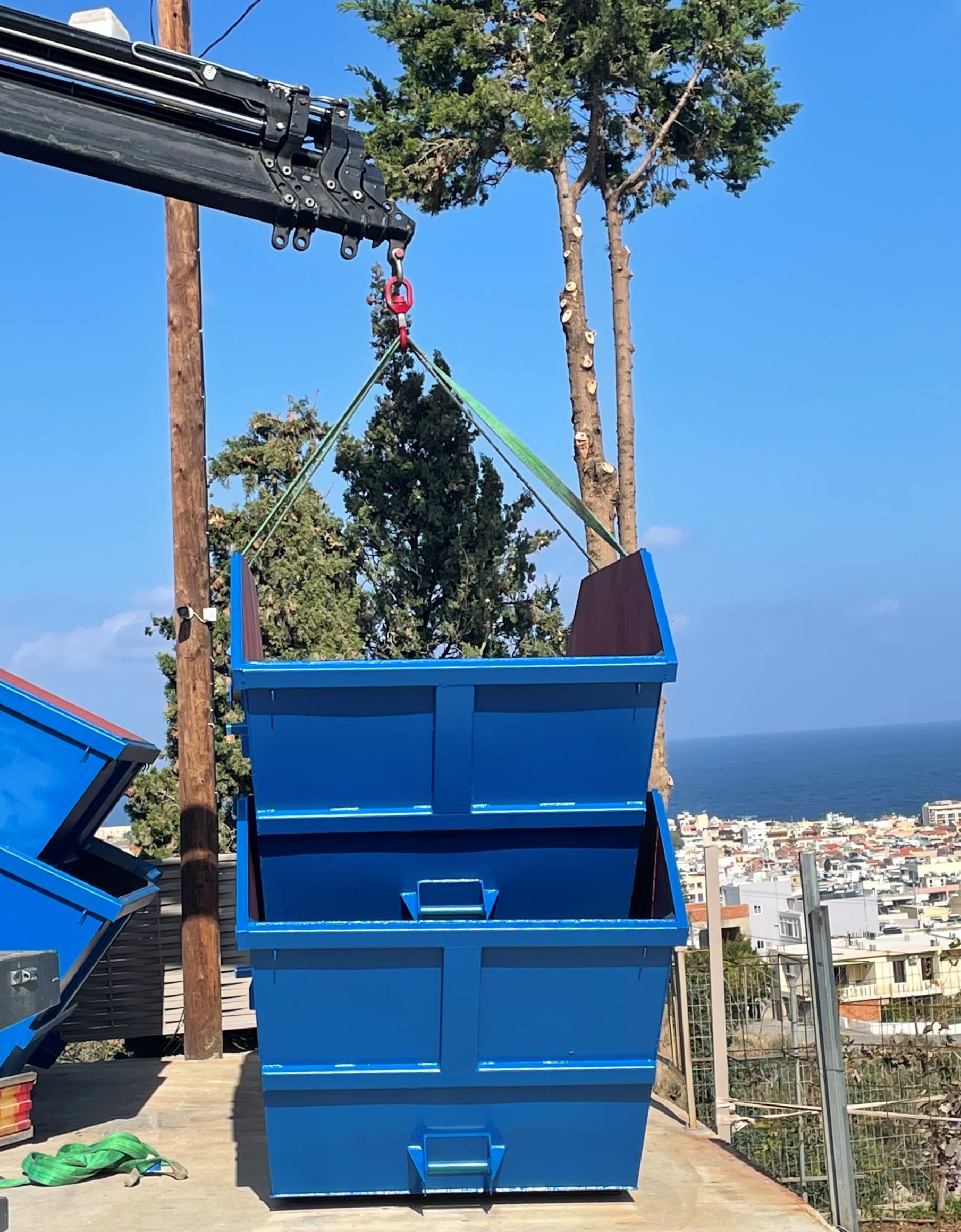

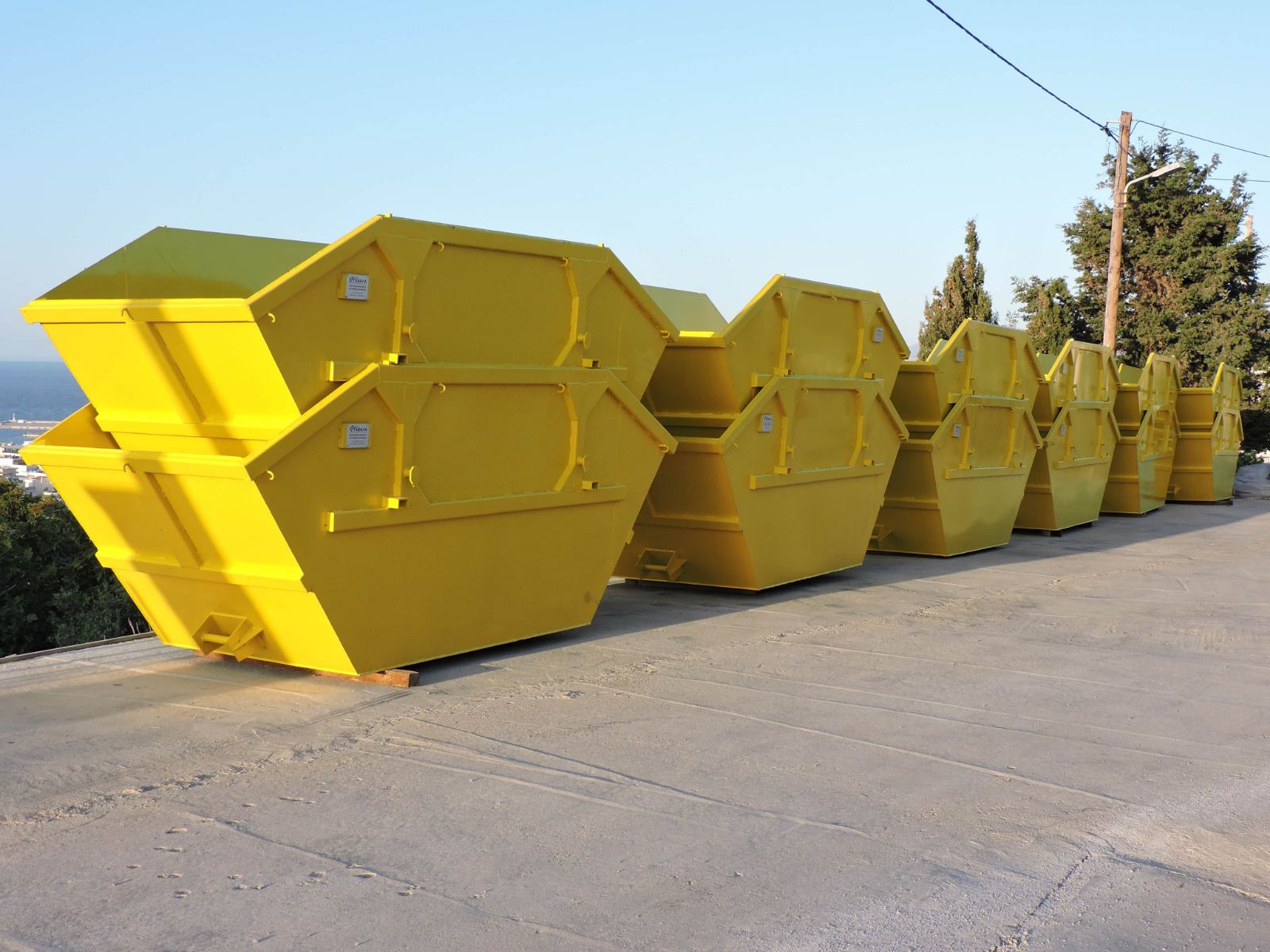

  • Οι κάδοι έχουν τη δυνατότητα μεταφοράς τους ο ένας μέσα στον άλλον.

Σχεδιαγράμματα Κάδου

KADOS SXEDIAGRAMMA
EPANO OPSI

ΕΠΑΝΩ ΟΨΗ

emprosthia opsi

ΠΛΑΓΙΑ ΟΨΗ

EMPROSTHIA OPSI

ΕΜΠΡΟΣΘΙΑ ΟΨΗ

LEPTOMEREIES EKSOPLISMOU

ΛΕΠΤΟΜΕΡΕΙΕΣ ΕΞΟΠΛΙΣΜΟΥ

Υπόμνημα

  1. Λαμαρίνα μαύρη πάχους 4mm.
  2. Στρατζαριστή λαμαρίνα σχήματος Π διαστάσεων 80×40 για ενίσχυση των πλευρικών τοιχωμάτων
  3. Ενισχυμένα σημεία αγκύρωσης αλυσίδας με στρογγυλό Φ60
  4. Σημεία αγκύρωσης γάντζου με στρογγυλό Φ40

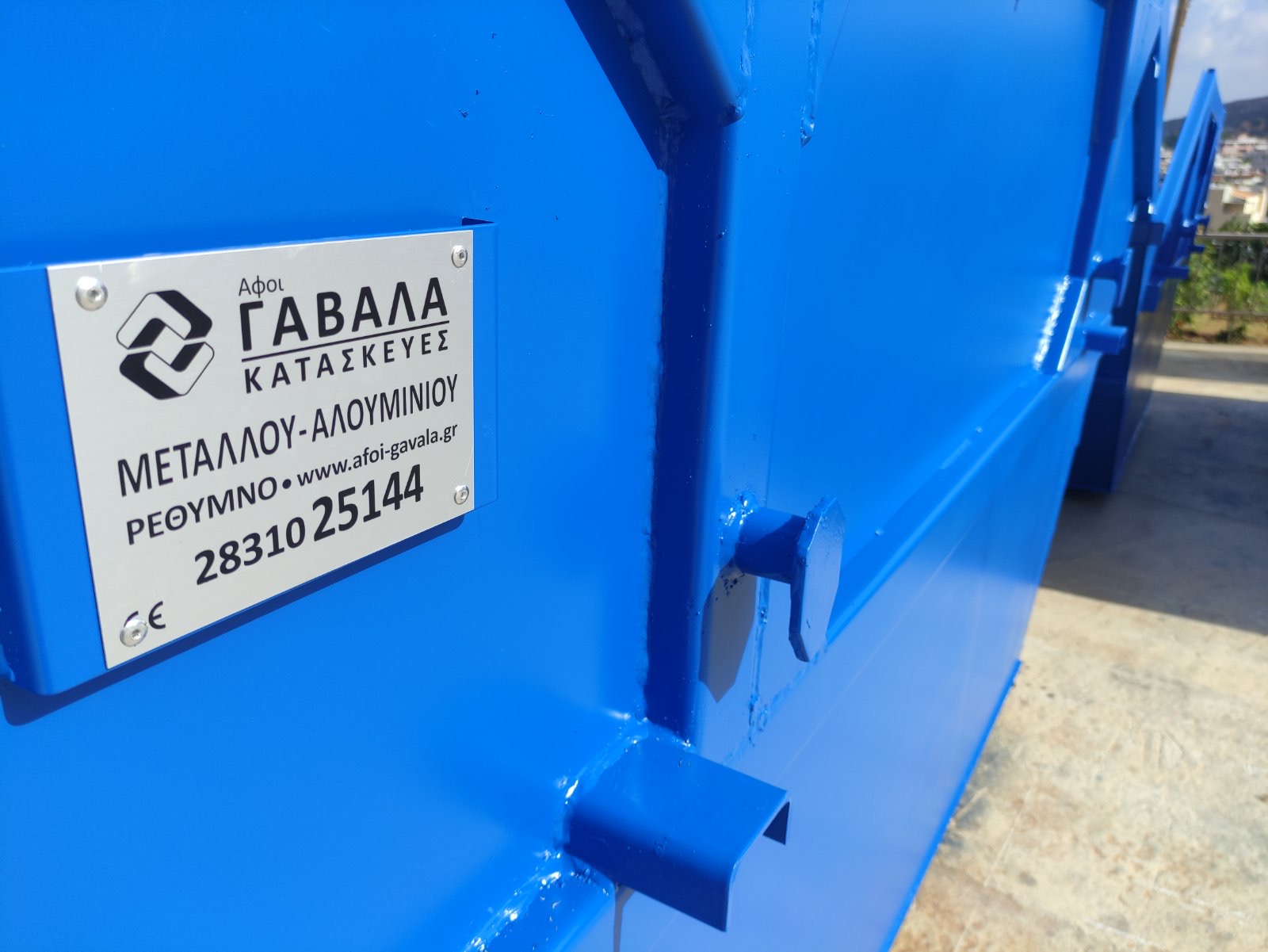

  5. Θέση για επιγραφή εταιρείας διαστάσεων 18×11
  6. Πλευρικές ενισχύσεις
  7. Εσωτερικές ενισχύσεις
